摘要：
在环境防渗工程中，高密度聚乙烯（HDPE）防渗膜的长期完整性取决于其抵抗环境应力开裂（ESCR）的能力。缺口恒载拉伸测试（NCTL）全曲线分析是目前评价该性能最严谨的手段。本文将深入解析 ASTM D 5397 测试标准，并结合实测数据探讨高性能材料如何通过超长延性-脆性转变时间，为极端工程工况提供安全保障。
一、 隐形威胁：应力开裂对防渗工程的影响
HDPE 膜因其优异的化学稳定性和力学强度，被广泛应用于垃圾填埋场、尾矿库及化工防渗项目。然而，由于其半结晶的分子结构，HDPE 在受到持续的恒定载荷且暴露于某些化学环境时，可能会发生应力开裂。
这种开裂通常表现为一种脆性断裂，其发生的应力水平远低于材料的初始屈服强度。如果防渗膜在服役期内发生应力开裂，将导致防渗系统彻底失效，造成灾难性的环境污染。
二、 科学验证：NCTL 测试（ASTM D 5397）的物理机制
为了精准预测材料的抗应力开裂潜力，行业采用了 ASTM D 5397（单点或全曲线缺口恒载拉伸测试）。
1. 模拟极端工况
测试过程中，研究人员会对哑铃型试样进行精密的缺口处理（深度为原始厚度的 20%）。缺口的存在模拟了现场施工中可能产生的机械划痕或焊缝根部的应力集中点。
2. 加速老化环境
受力试样被浸泡在 $50^{\circ}C$ 的特定化学溶液（通常为 10% Igepal 630 表面活性剂溶液）中。高温与表面活性剂的协同作用，极大缩短了分子链在受压状态下的滑动时间，从而实现了对数十年服役表现的加速模拟。
三、 核心指标：延性-脆性转变时间（DBTT）
NCTL 测试的核心并非单一的数据点，而是由多个载荷等级构成的“全曲线”。
1. 曲线形态解析
在较高的应力水平下，材料发生延性破坏（Ductile Failure），表现为明显的拉伸变形；随着应力的降低，破坏模式会发生突变，进入脆性阶段。
2. “膝点”的决定性意义
曲线中从延性转向脆性的拐点，即延性-脆性转变时间（DBTT），是衡量材料品质的试金石。
- 行业标准：常见的行业规范（如 GRI GM 13）通常要求转变时间不低于 200 小时。
- 高性能表现：顶尖级别的材料研究显示，通过优化树脂分子结构，高性能 HDPE 膜的转变时间可突破 1000 小时，甚至在 2000 小时的持续测试中依然展现出极佳的稳定性。

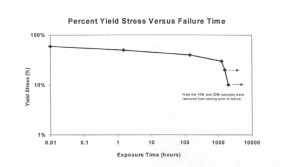

四、 实测数据：2.0mm 高性能 HDPE 的表现
根据最新的实验室全曲线测试结果，我们可以清晰地看到优质材料的技术护城河：
- 实验时长：测试持续超过 2000 小时（这是行业普遍接受限值的 10 倍）。
- 转变点定位：实测数据显示，该 2.0mm 厚度材料的延性-脆性转变时间超过 1000 小时。
- 低载荷稳定性：在低至屈服强度 20% 的恒载下，材料表现出了卓越的耐久性，未出现早期脆性断裂迹象。
这组数据意味着，相比于仅能达到 200 小时标准要求的材料，该高性能防渗膜提供了更宽的安全裕量，能够更好地应对地基不均匀沉降、废弃物堆载压力等复杂应力环境。
五、 工程师视角：设计与选型的科学建议
在防渗工程的规格书制订中，不应仅满足于单点测试数据的通过。
- 要求全曲线报告：全曲线测试能揭示材料在不同应力水平下的完整表现，是防止“合格但不可靠”现象发生的关键。
- 关注 DBTT 数值：优先选用 DBTT 远超行业标准的材料（例如 >400 小时或更高），以确保在填埋场数十年的全生命周期内，系统依然能保持物理完整性。
- 协同控制应力：虽然材料性能优异，但施工中仍应严格规范铺设流程，减少因温差剧烈波动或不当焊接造成的附加残余应力。
结语
1000 小时的 NCTL 转变时间，不仅是一个实验数据，更是高分子化学与制造工艺高度协同的产物。通过理解全曲线测试的科学逻辑，设计者可以为每一寸土地筑起更加稳固、持久的生态屏障。
